TD5型钢筋桁架式楼承板支持定制

TD5型钢筋桁架楼承板包含了TD5-70、TD5-80、TD5-90、TD5-100、TD5-110、TD5-120、TD5-130、TD5-140、TD5-150、TD5-160、TD5-170型一共17种规格型号

订购热线：152-5153-6295

TD5钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

一、TD5型钢筋桁架楼承板产品规格

名称		规格
上弦钢筋直径		6-12mm
下弦钢筋直径		6-12mm
腹杆钢筋直径		4-7mm
钢筋桁架高度H		70-270mm
支座水平钢筋直径		8mm、10mm
支座竖向钢筋直径	HPB235	12(用于h≦150)，14（用于h＞150）
	HRB335HRB400	10(用于h≦150)，12（用于h＞150）
底模钢板厚度		0.4~0.8mm
底模钢板宽度		576mm、600mm
混凝土保护层厚度C		15 - 30mm
钢筋桁架楼承板长度		1.0 - 12.0m

二、TD5钢筋桁架楼承板构成与材料参数：

◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡。

三、TD5钢筋桁架楼承板使用优势：

1.经济：桁架受力模式合理，选材经济，综合造价优势明显可设计为双向板，可调整桁架高度与钢筋直径拟适用于跨度较大的楼板。

2.便捷：现场钢筋绑扎量减少60%～70%，可进一步缩短工期；桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。

3.安全：力学性能与传统现浇楼板基本相同，楼板抗裂性能好,耐火性能与传统现浇楼板相当，优于压型钢板组合楼板底模不参与使用阶段受力，不需考虑防火、防腐问题。

4.可靠：钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近，有利于建筑物抗震栓钉焊接质量更容易。

5.比较：单纯楼承板比较，钢筋桁架板每平120~140左右，普通楼承板平米价格60~70左右。

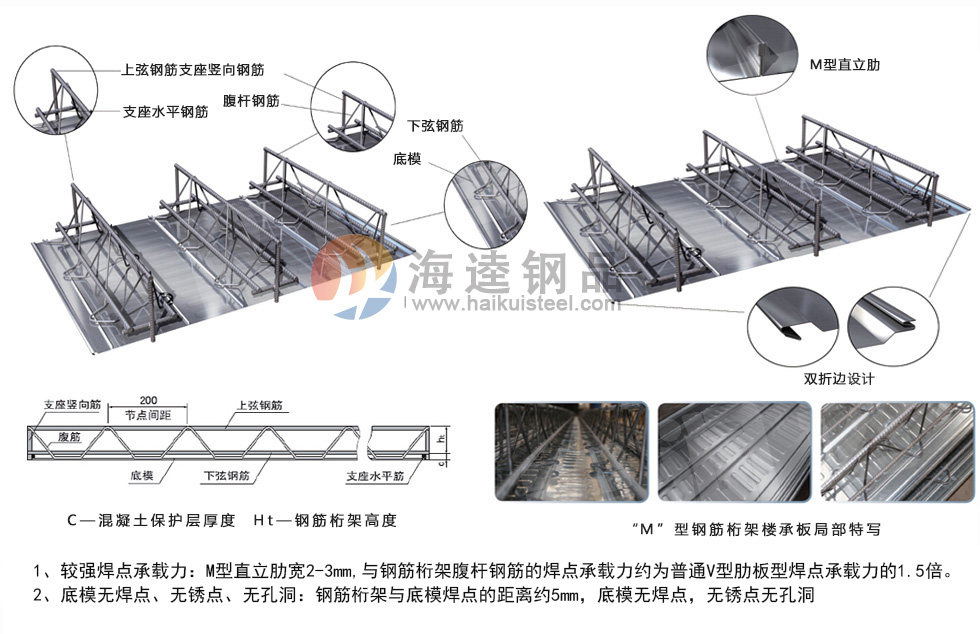

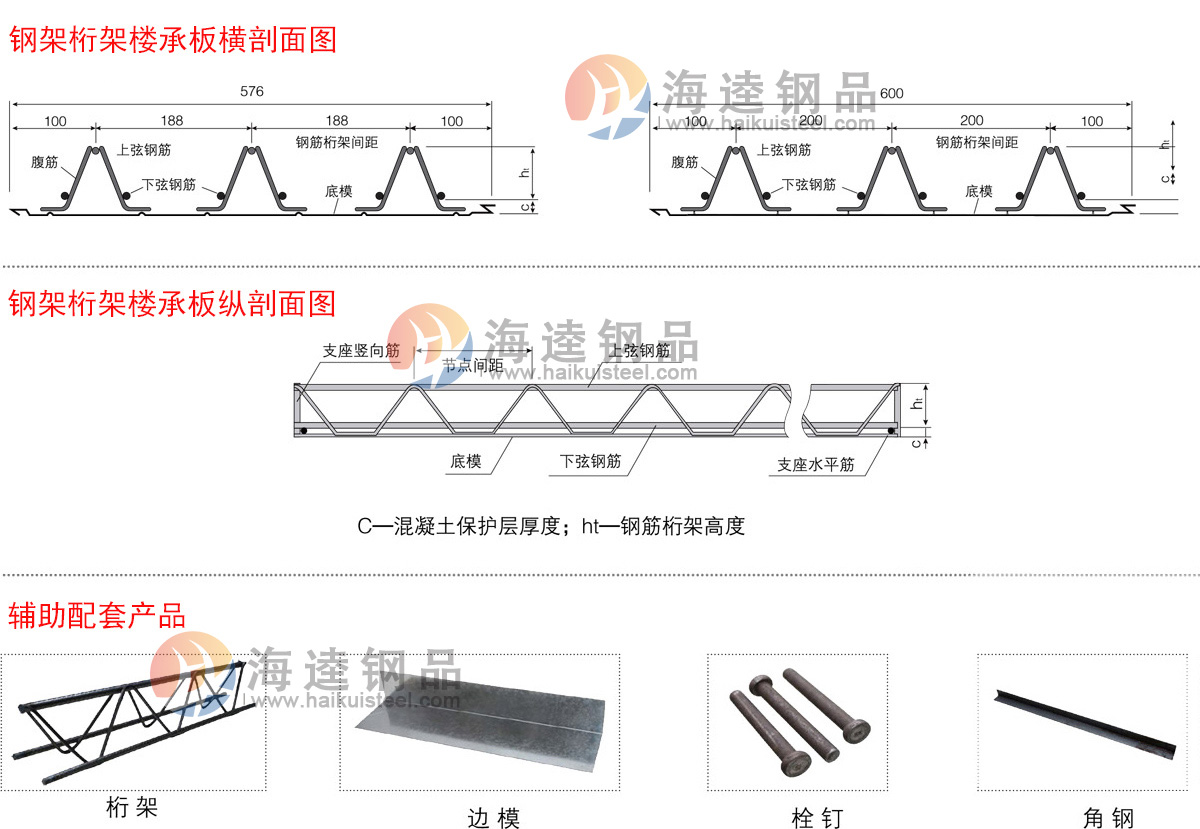

钢筋桁架楼承板示意图

四、TD5钢筋桁架楼承板型号参数：

模板型号	桁架高度/(mm)	上弦/腹杆/下弦直径/(mm)	中和轴高度Yo/(mm)	惯性矩Io	楼板厚度(mm)	施工阶段钢筋桁架
模板型号	桁架高度/(mm)	上弦/腹杆/下弦直径/(mm)	中和轴高度Yo/(mm)	惯性矩Io	楼板厚度(mm)	板简支	板连续
TD5-70	70	12、4.5、8	50.77	1.93	100	2.7	3
TD5-80	80		56.06	2.622	110	2.9	3.4
TD5-90	90		61.35	3.42	120	3.2	3.4
TD5-100	100		66.65	4.325	130	3.4	3.4
TD5-110	110	12、5、8	71.94	5.336	140	3.6	3.6
TD5-120	120		77.24	6.454	150	3.6	3.6
TD5-130	130		82.53	7.678	160	3.8	3.6
TD5-140	140	12、5.5、8	87.82	9.009	170	3.8	3.8
TD5-150	150	12、5.5、8	93.12	10.446	180	4	3.8
TD5-160	160	12、6、8	98.41	11.989	190	4	4
TD5-170	170	12、6、8	103.71	13.639	200	4.2	4.2

五、钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：

1.现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。

2.钢筋桁架板大无支撑板跨可达4.8米，普通楼承板大3米，需要大量临时支撑。

3.工时，钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大大降低。

4.工期提前，提前赢取经济效益

5.无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。

所以对总包和业主来讲，总体对比成本和整体经济效益更科学，符合实际。

六、TD5钢筋桁架楼承板应用领域:
广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD5钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

七、订货须知：

感谢您向我公司提出订货需求，为了向您提供优质的产品和服务，恳请您提供以下详细内容：

1）对产品的具体要求（尺寸、型号、功能要求等）。

2）项目的全部正式设计文件（包括但不限于：建筑施工图、结构施工图及变更联系文件。建议一次性提供，以便我公司进行产品选型和制定排版方案）。

3）交货条件（时间、地点等）。

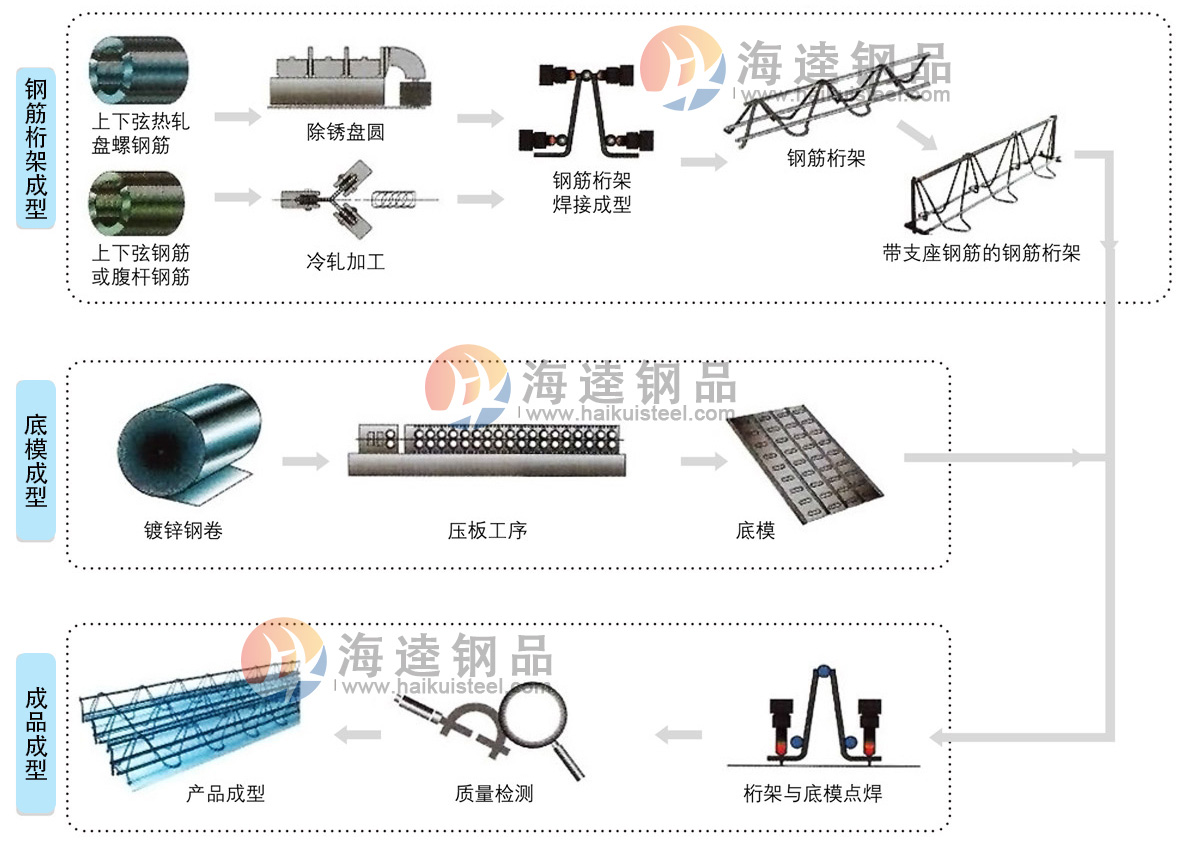

八、生产工艺流程：
钢筋桁架楼承板生产工艺流程

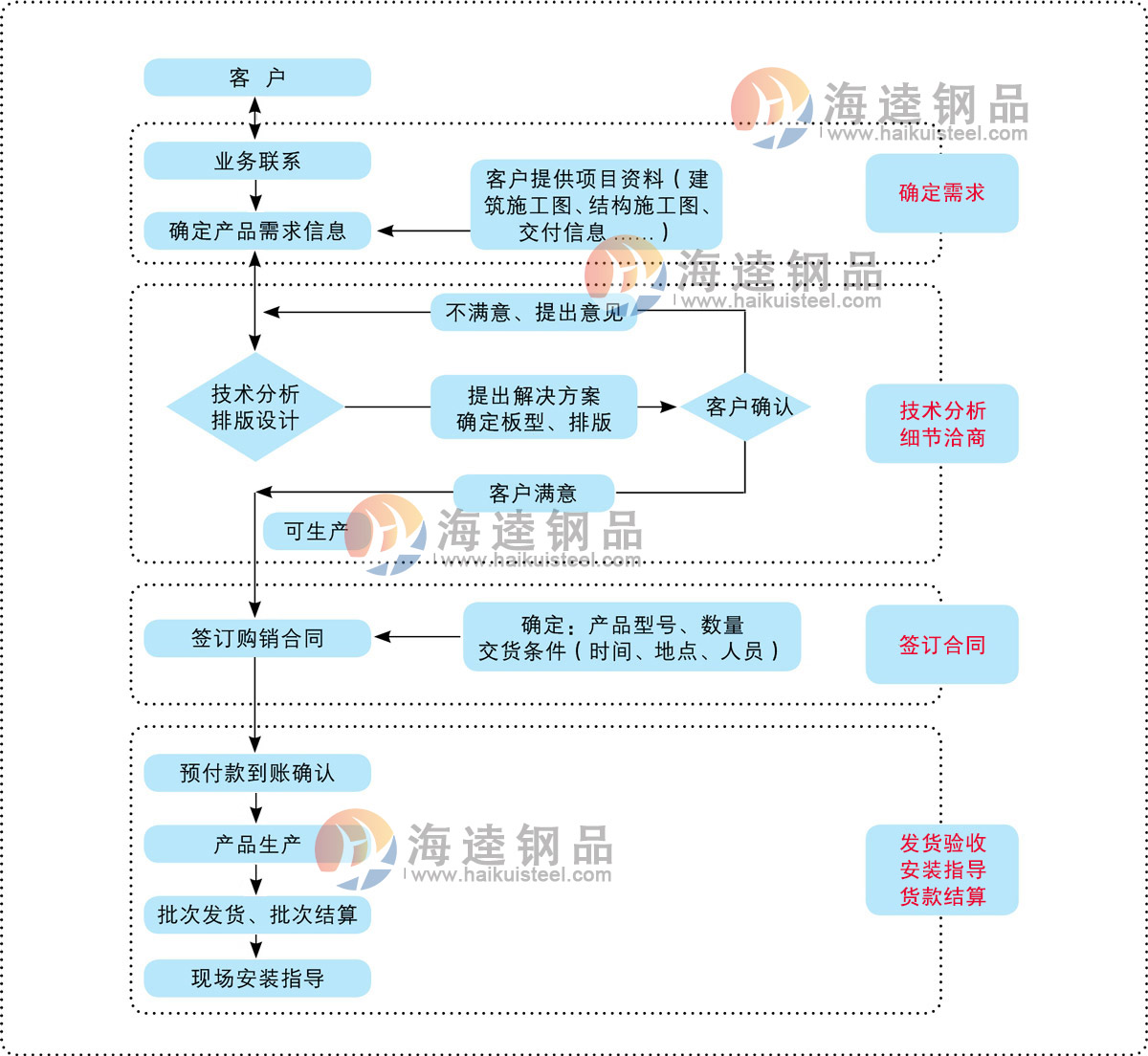

九、订货流程：

1）业务联系→2）建立用户档案→3）确定需求信息→4）签订买卖合同→5）备料预付款到账确认→6）产品生产→7）发货验收→8）售后安装指导。
