TD4型钢筋桁架楼承板 品质
TD4型钢筋桁架楼承板包含了TD4-70、TD4-80、TD4-90、TD4-100、TD4-110、TD4-120、TD4-130、TD4-140、TD4-150、TD4-160、TD4-170、TD4-180、TD4-190、TD4-200、TD4-210、TD4-220、TD4-230、TD4-240、TD4-250、TD4-260、TD4-270型一共17种规格型号，下面介绍了TD4-70~TD4-230型钢筋桁架楼承板产品优势与各型号规格参数尺寸。
订购热线：152-5153-6295
TD4型钢筋桁架楼承板下表面平整美观，与开口楼承板相比，无型压板肋和波纹，镀锌彩钢板展开面积利用率达到96%，厚度为0.8～1.2mm的普通压型钢板相比，改变了压型钢板的用途，减少了钢板厚度和镀锌层厚度，单位面积楼板钢板用量少，降低了经济成本，具有更好的经济性。钢筋桁架楼承板的楼板比使用普通压型钢板的混凝土楼板总厚度可减少30mm～50mm，对高层建筑与抗震设防区的建筑更有明显的优势。
一、TD4型钢筋桁架楼承板产品规格
◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡ 。
四、TD7钢筋桁架楼承板型号参数：
广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD4钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。
上一个：TD3型钢筋桁架楼承板 价格实惠
下一个：TD5型钢筋桁架式楼承板 支持定制

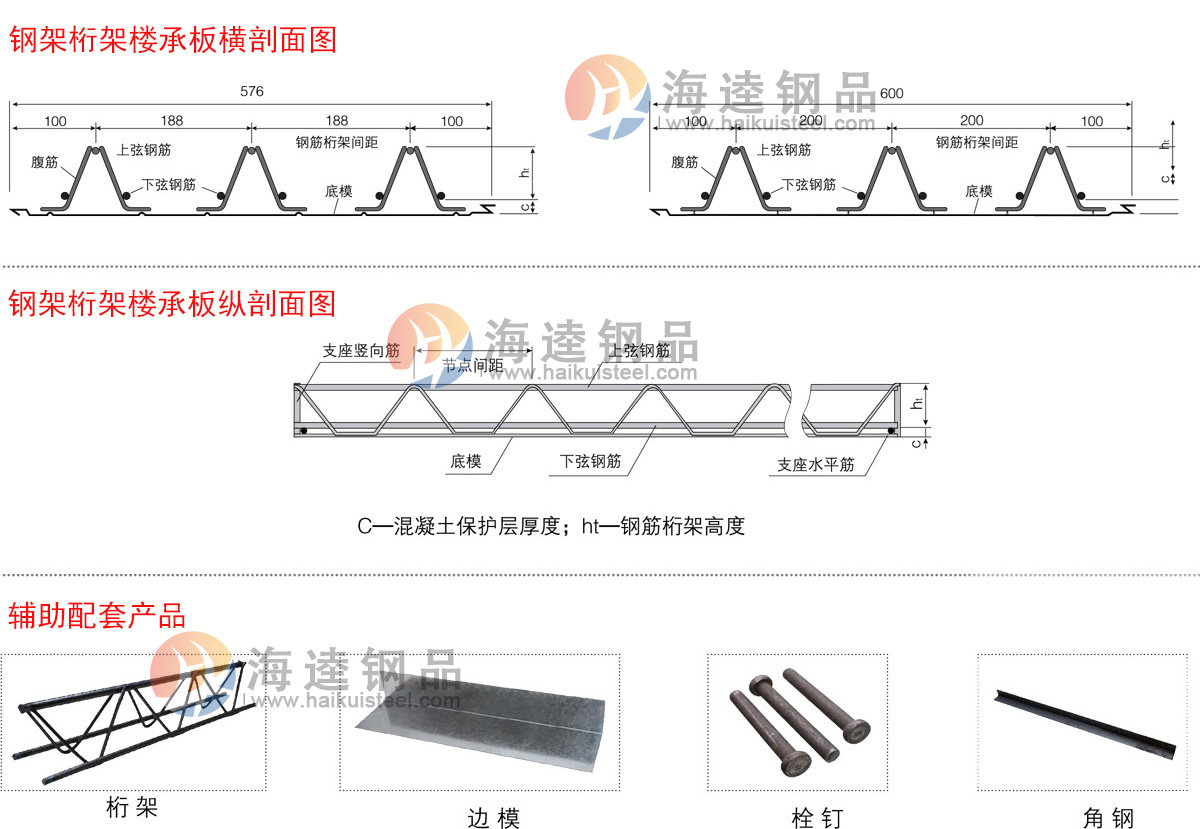

一、TD4型钢筋桁架楼承板产品规格

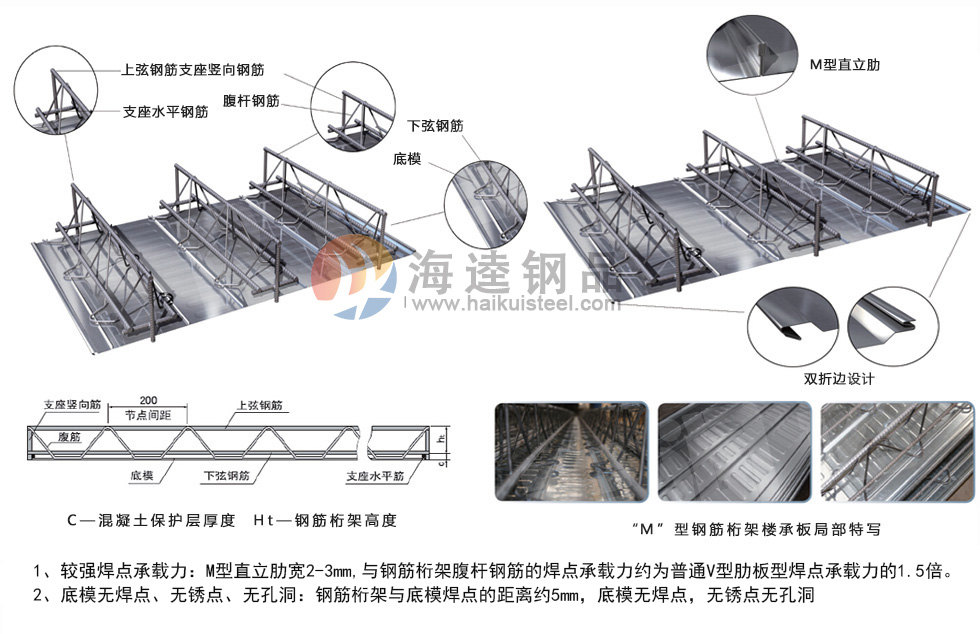

二、TD4钢筋桁架楼承板构成与材料参数：
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡ 。
三、TD4钢筋桁架楼承板使用优势：
1.经济：桁架受力模式合理，选材经济，综合造价优势明显 可设计为双向板 ，可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
2.便捷：现场钢筋绑扎量减少60%～70%，可进一步缩短工期；桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑 。
3.安全：力学性能与传统现浇楼板基本相同，楼板抗裂性能好,耐火性能与传统现浇楼板相当，优于压型钢板组合楼板 底模不参与使用阶段受力，不需考虑防火、防腐问题 。
4.可靠：钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近，有利于建筑物抗震 栓钉焊接质量更容易。
5.比较：单纯楼承板比较，钢筋桁架板每平120~140左右，普通楼承板平米价格60~70左右。
四、TD7钢筋桁架楼承板型号参数：
|
模板型号
|
桁架高度(mm)
|
上弦/腹杆/下弦直径/(mm)
|
中和轴高度Yo/(mm)
|
惯性矩Io
|
楼板厚度(mm)
|
施工阶段钢筋桁架
|
|
|
板简支
|
板连续
|
||||||
|
TD4-70
|
70
|
10、4.5、10
|
40
|
1.9
|
100
|
2.7
|
3.2
|
|
TD4-80
|
80
|
43.33
|
2.58
|
110
|
2.9
|
3.4
|
|
|
TD4-90
|
90
|
46.67
|
3.366
|
120
|
3.1
|
3.6
|
|
|
TD4-100
|
100
|
10、5、10
|
50
|
4.256
|
130
|
3.4
|
3.8
|
|
TD4-110
|
110
|
53.33
|
5.251
|
140
|
3.5
|
3.8
|
|
|
TD4-120
|
120
|
56.67
|
6.35
|
150
|
3.6
|
4
|
|
|
TD4-130
|
130
|
60
|
7.555
|
160
|
3.7
|
4
|
|
|
TD4-140
|
140
|
10、5.5、10
|
63.33
|
8.864
|
170
|
3.8
|
4
|
|
TD4-150
|
150
|
66.67
|
10.277
|
180
|
3.8
|
4.2
|
|
|
TD4-160
|
160
|
70
|
11.796
|
190
|
3.9
|
4.2
|
|
|
TD4-170
|
170
|
10、6、10
|
73.33
|
13.419
|
200
|
3.9
|
4.2
|
|
TD4-180
|
180
|
10、6、10
|
76.67
|
15.147
|
210
|
4
|
4.4
|
|
TD4-190
|
190
|
80
|
16.979
|
220
|
4
|
4.4
|
|
|
TD4-200
|
200
|
10、6.5、10
|
83.33
|
18.917
|
230
|
4
|
4.4
|
|
TD4-210
|
210
|
86.67
|
20.959
|
240
|
4.1
|
4.4
|
|
|
TD4-220
|
220
|
90
|
23.105
|
250
|
4.1
|
4.4
|
|
|
TD4-230
|
230
|
10、7、10
|
93.33
|
25.357
|
260
|
4.1
|
4.6
|
|
TD4-240
|
240
|
96.67
|
27.713
|
270
|
4.1
|
4.6
|
|
|
TD4-250
|
250
|
10、7.5、10
|
100
|
30.174
|
280
|
4.2
|
4.6
|
|
TD4-260
|
260
|
103.33
|
32.74
|
290
|
4.2
|
4.6
|
|
|
TD4-270
|
270
|
106.67
|
35.41
|
300
|
4.2
|
4.6
|
|
五、钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：
1.现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。
2.钢筋桁架板大无支撑板跨可达4.8米，普通楼承板大3米，需要大量临时支撑。
3.工时，钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大大降低。
4.工期提前，提前赢取经济效益
5.无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。
所以对总包和业主来讲，总体对比成本和整体经济效益更科学，符合实际。
六、TD4钢筋桁架楼承板应用领域:广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD4钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。
七、订货须知：
感谢您向我公司提出订货需求，为了向您提供优质的产品和服务，恳请您提供以下详细内容：
1）对产品的具体要求（尺寸、型号、功能要求等）。
2）项目的全部正式设计文件（包括但不限于：建筑施工图、结构施工图及变更联系文件。建议一次性提供，以便我公司进行产品选型和制定排版方案）。
3）交货条件（时间、地点等）。

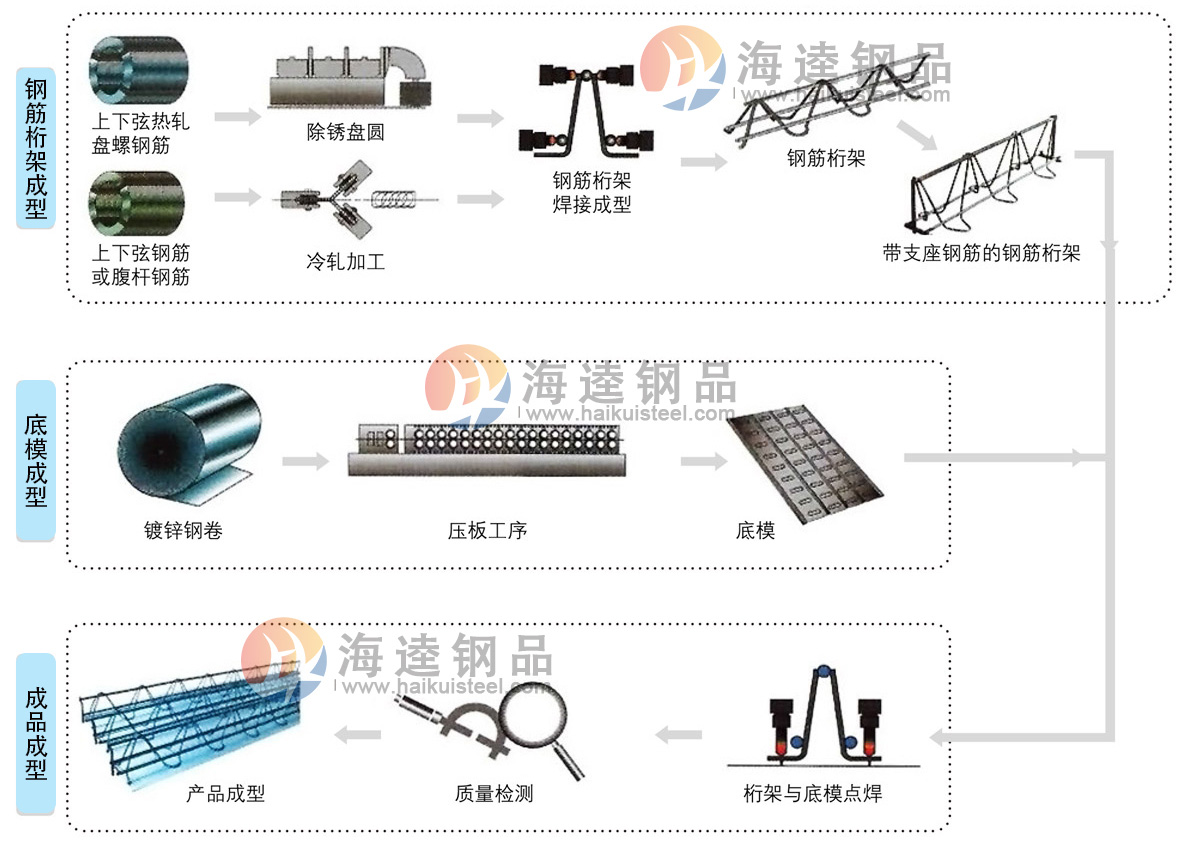

八、生产工艺流程：
八、生产工艺流程：

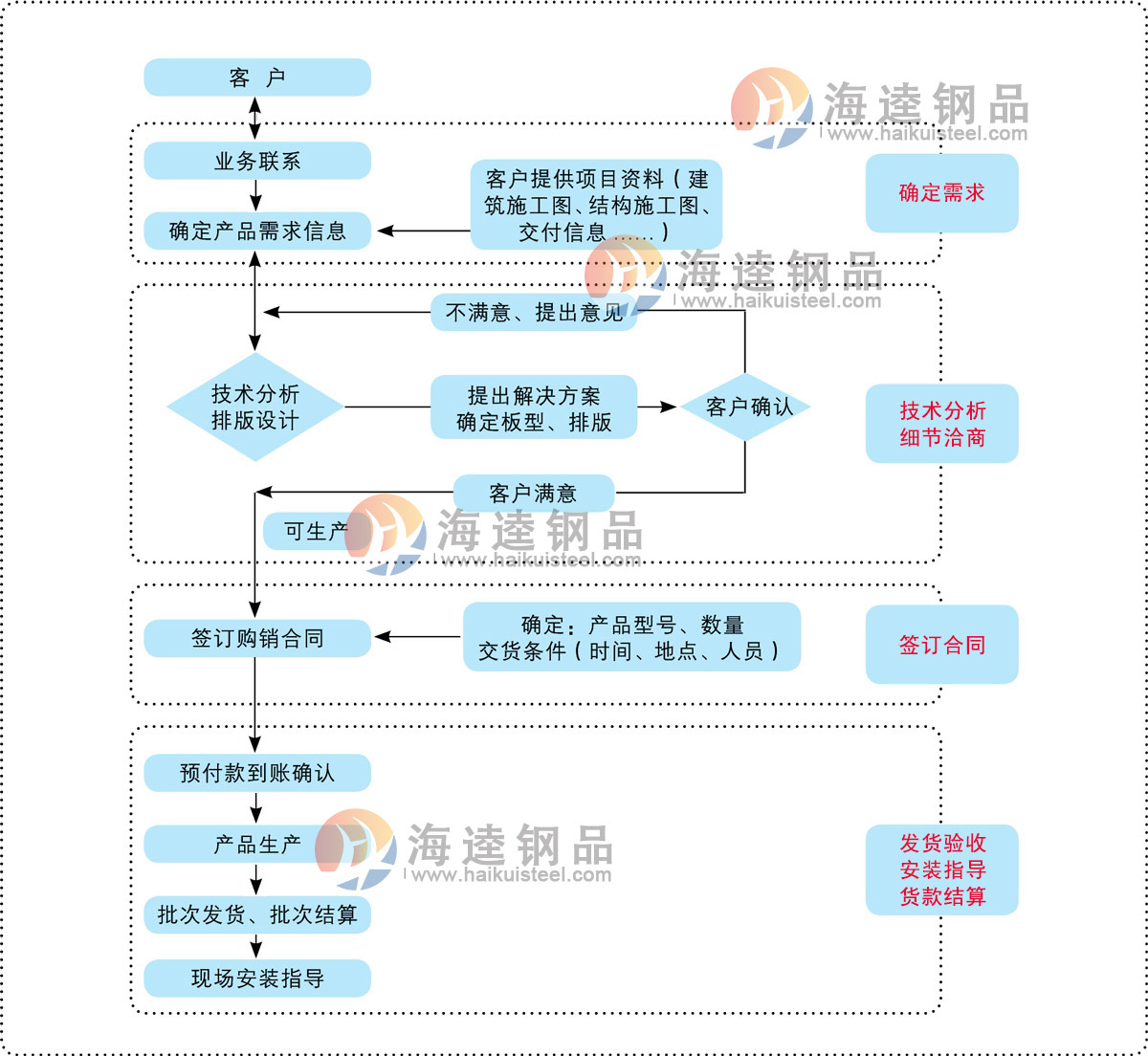

九、订货流程：
1）业务联系→2）建立用户档案→3）确定需求信息→4）签订买卖合同→5）备料预付款到账确认→6）产品生产→7）发货验收→8）售后安装指导。
