TD1钢筋桁架楼承交期短

TD1型钢筋桁架楼承板包含：TD1-70、TD1-80、TD1-90、TD1-100、TD1-110、TD1-120型钢筋桁架楼承板相关参数

订购热线：152-5153-6295

TD1钢筋桁架楼板是将钢筋加工成钢筋桁架，然后将其与镀锌异型板焊接在一起的一体成型模板。在施工阶段，钢筋桁架楼板具有经济，方便，安全，可靠等特点，已被多层车间，多层，高层和高层建筑等建筑和建筑领域广泛使用。高层钢结构建筑物和各种不规则地面，混凝土结构和高速铁路等。
TD1钢筋桁架楼承板是在压型楼承板的基础上改进而来，作为第三代楼承板，是将楼板中的钢筋在工厂加工成钢筋桁架，并将钢筋与镀锌压型板焊接成一体的组合模板，施工阶段，进行简单楼板的铺设工程，焊接栓钉，便可浇筑混凝土，减少了模板架设和拆卸工程，实现了机械化生产，大大提高了楼板施工效率。

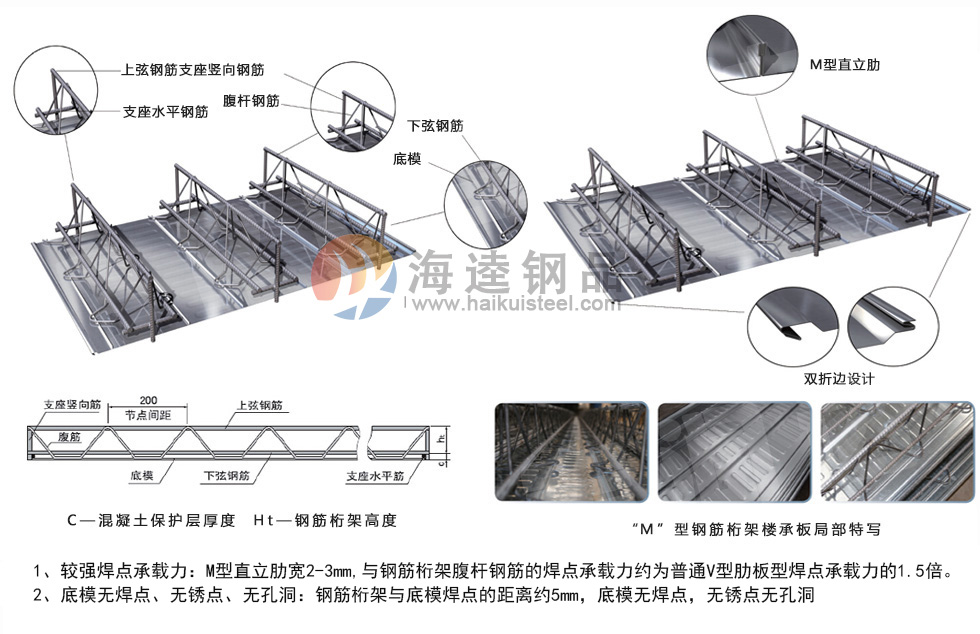

TD7钢筋桁架楼承板细节图

一、TD1型钢筋桁架楼承板产品规格

名称		规格
上弦钢筋直径		6-12mm
下弦钢筋直径		6-12mm
腹杆钢筋直径		4-7mm
钢筋桁架高度H		70-270mm
支座水平钢筋直径		8mm、10mm
支座竖向钢筋直径	HPB235	12(用于h≦150)，14（用于h＞150）
	HRB335HRB400	10(用于h≦150)，12（用于h＞150）
底模钢板厚度		0.4~0.8mm
底模钢板宽度		576mm、600mm
混凝土保护层厚度C		15 - 30mm
钢筋桁架楼承板长度		1.0 - 12.0m

二、TD1钢筋桁架楼承板构成与材料参数：

◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡。

三、TD1钢筋桁架楼承板使用优势：

1.经济：桁架受力模式合理，选材经济，综合造价优势明显可设计为双向板，可调整桁架高度与钢筋直径拟适用于跨度较大的楼板。

2.便捷：现场钢筋绑扎量减少60%～70%，可进一步缩短工期；桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑。

3.安全：力学性能与传统现浇楼板基本相同，楼板抗裂性能好,耐火性能与传统现浇楼板相当，优于压型钢板组合楼板底模不参与使用阶段受力，不需考虑防火、防腐问题。

4.可靠：钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近，有利于建筑物抗震栓钉焊接质量更容易。

5.比较：单纯楼承板比较，钢筋桁架板每平120~140左右，普通楼承板平米价格60~70左右。

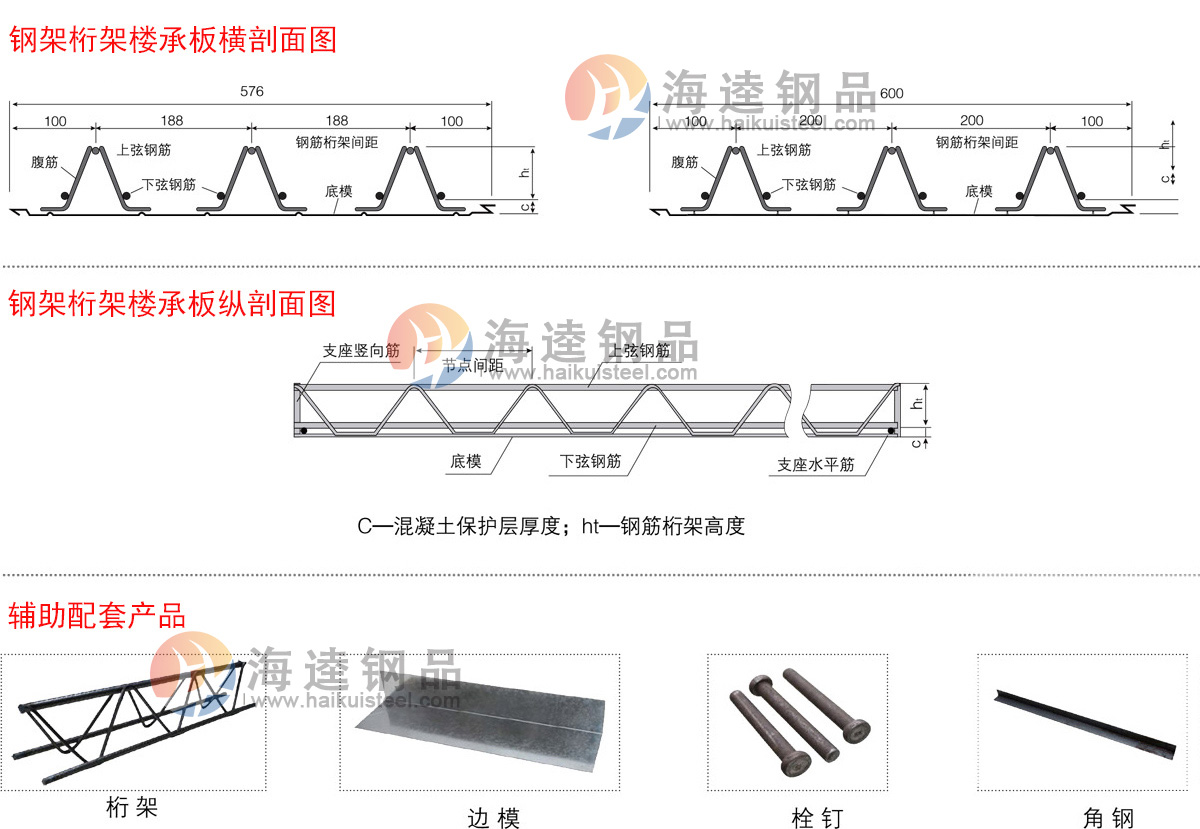

钢筋桁架楼承板示意图

四、TD1钢筋桁架楼承板型号参数：

模板型号	桁架高度/(mm)	上弦/腹杆/下弦直径/(mm)	中和轴高度Yo/(mm)	惯性矩Io	楼板厚度(mm)	施工阶段钢筋桁架
模板型号	桁架高度/(mm)	上弦/腹杆/下弦直径/(mm)	中和轴高度Yo/(mm)	惯性矩Io	楼板厚度(mm)	板简支	板连续
TD1-70	70	8、4、6	47.65	1.059	100	1.9	1.8
TD1-80	80		52.35	1.421	110	2	2
TD1-90	90		57.06	1.837	120	2.1	2
TD1-100	100		61.77	2.305	130	2.1	2
TD1-110	110	8、4.5、6	66.47	2.826	140	2.2	2.2
TD1-120	120	8、4.5、6	71.18	3.401	150	2.2	2.2

五、钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：

1.现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。

2.钢筋桁架板大无支撑板跨可达4.8米，普通楼承板大3米，需要大量临时支撑。

3.工时，钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大大降低。

4.工期提前，提前赢取经济效益

5.无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。

所以对总包和业主来讲，总体对比成本和整体经济效益更科学，符合实际。

六、TD1钢筋桁架楼承板应用领域:
广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD1钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。

七、订货须知：

感谢您向我公司提出订货需求，为了向您提供优质的产品和服务，恳请您提供以下详细内容：

1）对产品的具体要求（尺寸、型号、功能要求等）。

2）项目的全部正式设计文件（包括但不限于：建筑施工图、结构施工图及变更联系文件。建议一次性提供，以便我公司进行产品选型和制定排版方案）。

3）交货条件（时间、地点等）。

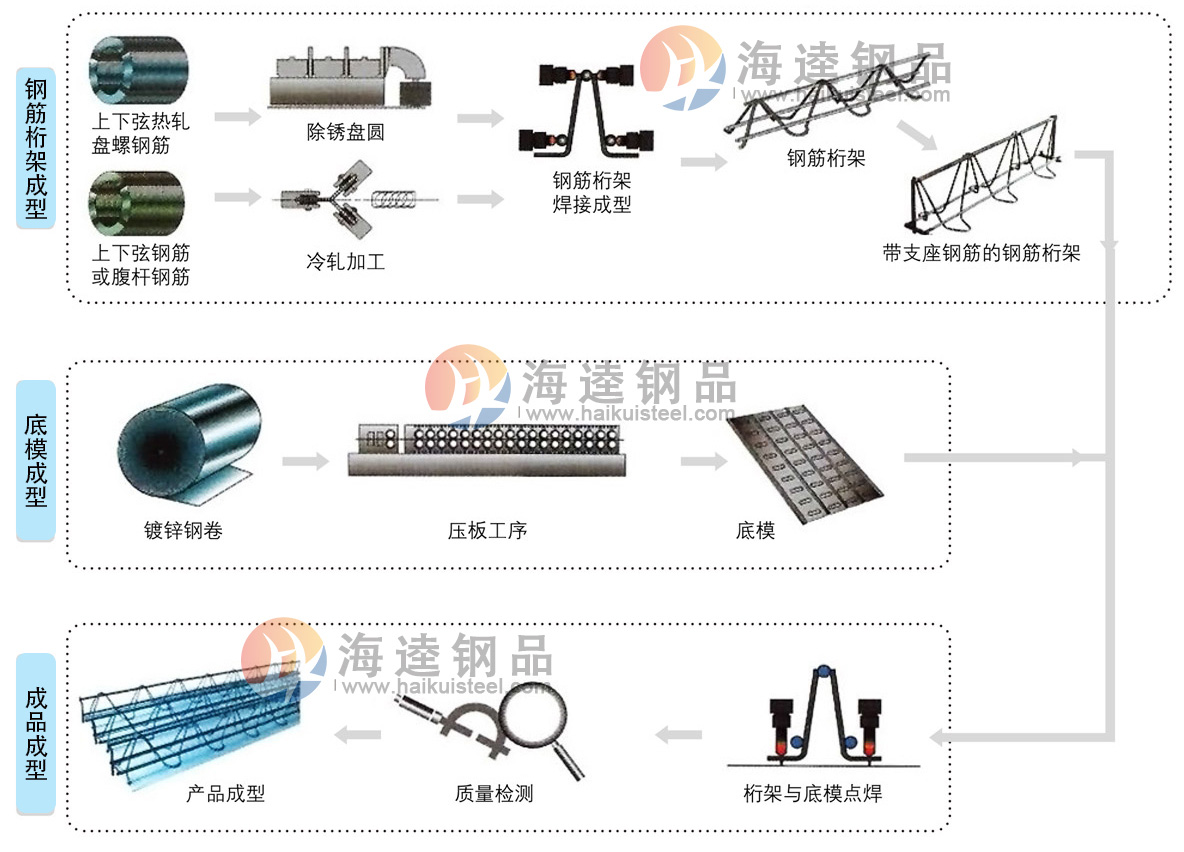

八、生产工艺流程：
钢筋桁架楼承板生产工艺流程

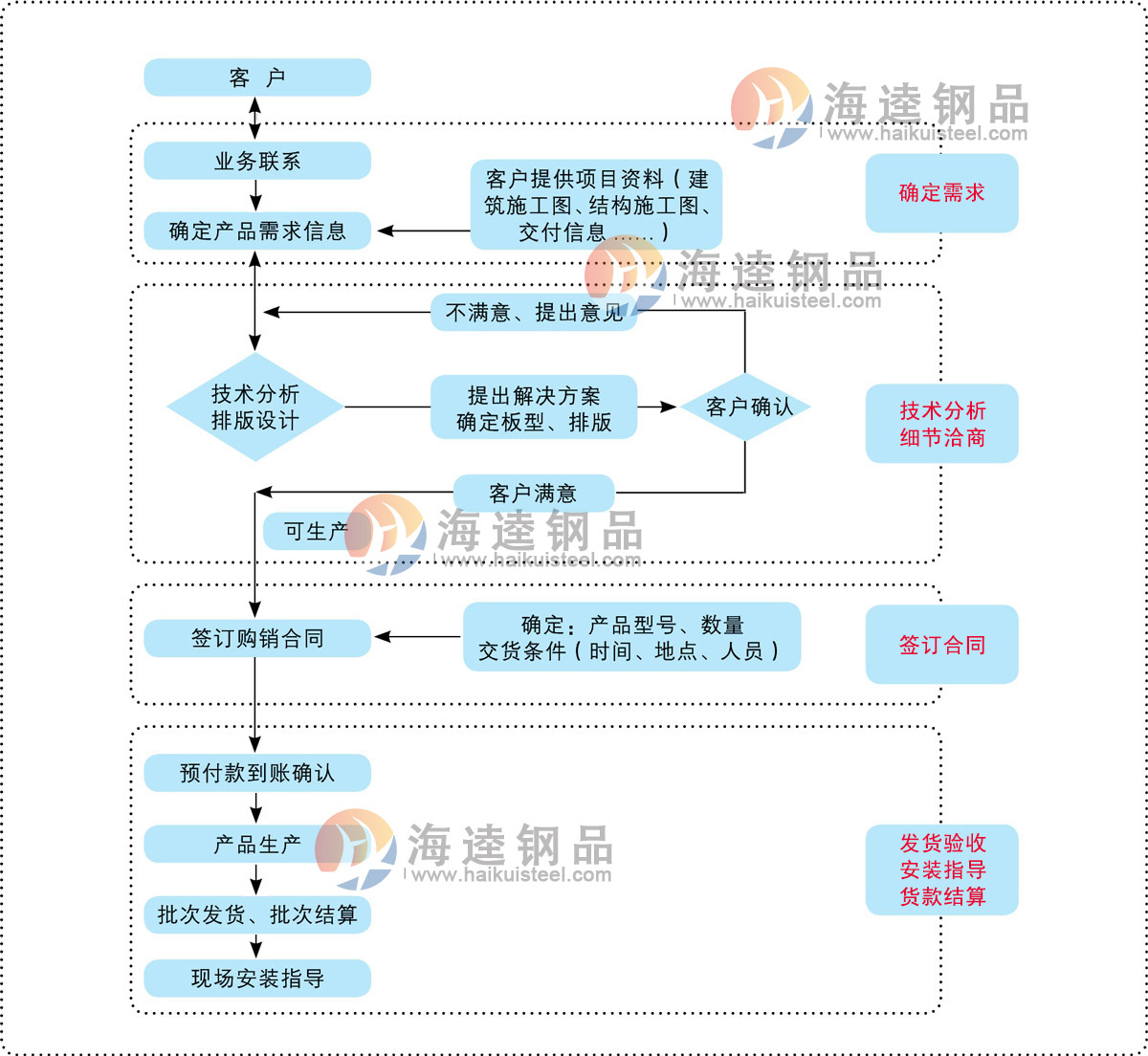

九、订货流程：

1）业务联系→2）建立用户档案→3）确定需求信息→4）签订买卖合同→5）备料预付款到账确认→6）产品生产→7）发货验收→8）售后安装指导。
