TD7型钢筋桁架楼承板 图集
TD7型钢筋桁架楼承板型号：TD7-70、TD7-80、TD7-90、TD7-100、TD7-110、TD7-120、TD7-130、TD7-140、TD7-150、TD7-160、TD7-170、TD7-180、TD7-190、TD7-200、TD7-210、TD7-220、TD7-230、TD7-240、TD7-250、TD7-260、TD7-270型一共21种规格型号
订购热线：152-5153-6295
TD7钢筋桁架楼板是将钢筋加工成钢筋桁架，然后将其与镀锌异型板焊接在一起的一体成型模板。在施工阶段，钢筋桁架楼板具有经济，方便，安全，可靠等特点，已被多层车间，多层，高层和高层建筑等建筑和建筑领域广泛使用。高层钢结构建筑物和各种不规则地面，混凝土结构和高速铁路等。
一、TD7型钢筋桁架楼承板产品规格
◆上弦钢筋、下弦钢筋、腹杆钢筋、底模、支座钢筋
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡ 。
四、TD7钢筋桁架楼承板型号参数：
五、钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：
广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD7钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。
下一个：TD2型钢筋桁架楼承板 厂家批发
一、TD7型钢筋桁架楼承板产品规格

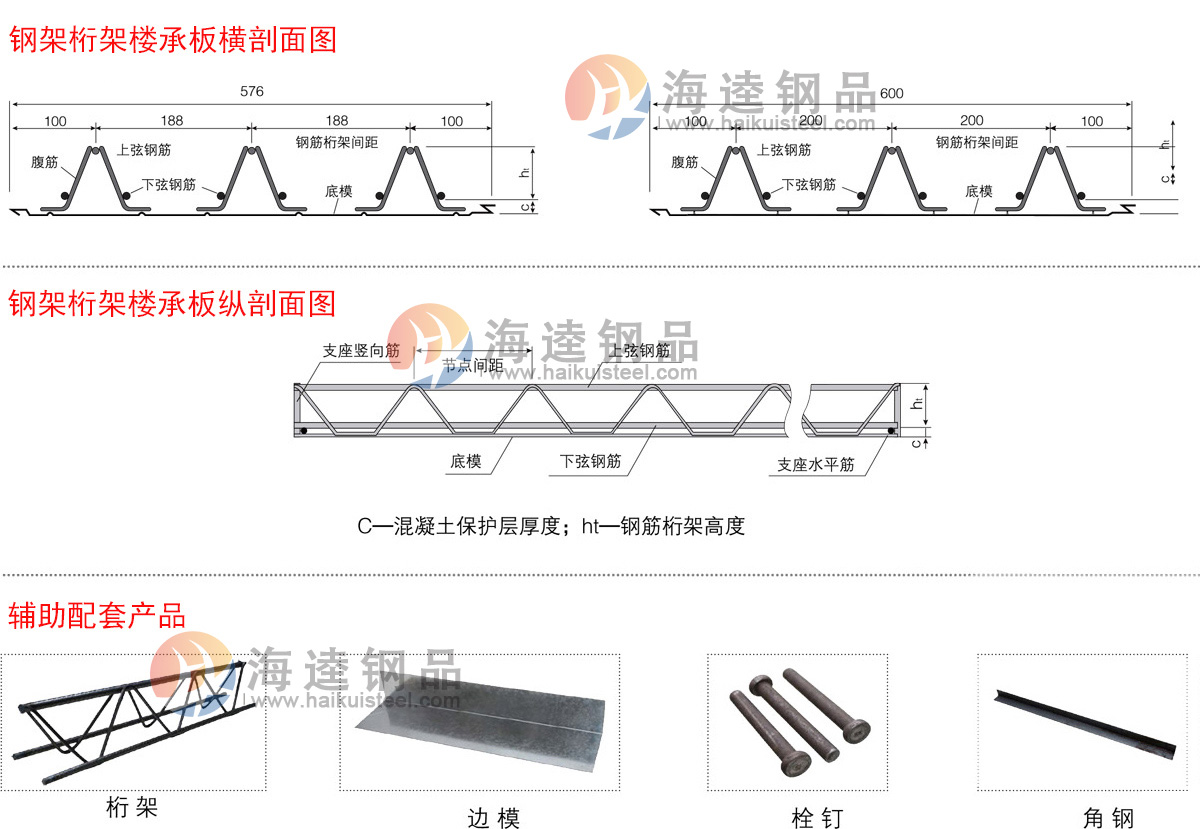

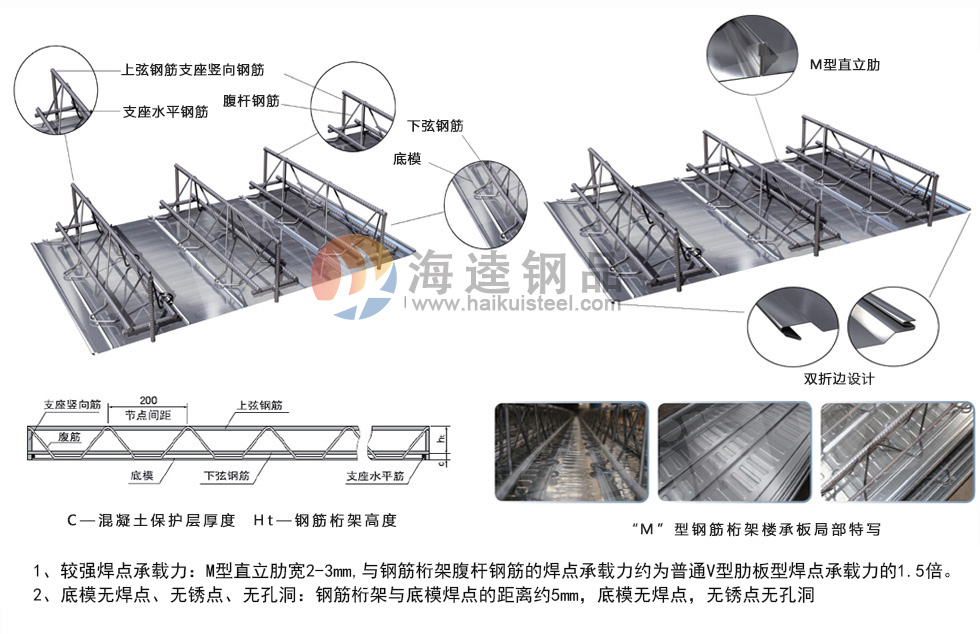

二、TD7钢筋桁架楼承板构成与材料参数：
◆上、下弦钢筋：采用三级热轧盘螺钢筋HRB400、HRB300；
◆腹杆钢筋：采用三级热轧盘螺钢筋HRB400或性能等同CRB550的冷轧光圆钢筋；
◆支座横筋：竖筋采用三级热轧盘螺HRB400、HRB300；
◆底模钢板：采用Q235冷轧钢板或不低于S250GD+2牌号镀锌钢板，镀锌量双面不小于120g/㎡ 。
三、TD7钢筋桁架楼承板使用优势：
1.经济：桁架受力模式合理，选材经济，综合造价优势明显 可设计为双向板 ，可调整桁架高度与钢筋直径拟适用于跨度较大的楼板 。
2.便捷：现场钢筋绑扎量减少60%～70%，可进一步缩短工期；桁架受力模式合理，可以提供更大的楼承板刚度，可大大减少或无需施工用临时支撑 。
3.安全：力学性能与传统现浇楼板基本相同，楼板抗裂性能好,耐火性能与传统现浇楼板相当，优于压型钢板组合楼板 底模不参与使用阶段受力，不需考虑防火、防腐问题 。
4.可靠：钢筋排列均匀，上下层钢筋间距及混凝土保护层厚度有可靠,楼板的双向刚度接近，有利于建筑物抗震 栓钉焊接质量更容易。
5.比较：单纯楼承板比较，钢筋桁架板每平120~140左右，普通楼承板平米价格60~70左右。
四、TD7钢筋桁架楼承板型号参数：
|
模板型号
|
桁架高度/（mm）
|
上弦/腹杆/下弦直径/(mm)
|
中和轴高度Yo/(mm)
|
惯性矩Io
|
楼板厚度(mm)
|
施工阶段钢筋桁架
|
|
|
板简支
|
板连续
|
||||||
|
TD7-70
|
70
|
12、4.5、12
|
40.33
|
2.567
|
100
|
3
|
3.8
|
|
TD7-80
|
80
|
43.67
|
3.517
|
110
|
3.2
|
4
|
|
|
TD7-90
|
90
|
12、5、12
|
47
|
4.618
|
120
|
3.5
|
4.2
|
|
TD7-100
|
100
|
50.33
|
5.869
|
130
|
3.7
|
4.4
|
|
|
TD7-110
|
110
|
53.67
|
7.272
|
140
|
3.8
|
4.6
|
|
|
TD7-120
|
120
|
12、5.5、12
|
57
|
8.825
|
150
|
4
|
4.8
|
|
TD7-130
|
130
|
60.33
|
10.529
|
160
|
4.1
|
4.8
|
|
|
TD7-140
|
140
|
63.67
|
12.384
|
170
|
4.2
|
5
|
|
|
TD7-150
|
150
|
12、6、12
|
67
|
14.389
|
180
|
4.4
|
5
|
|
TD7-160
|
160
|
70.33
|
16.546
|
190
|
4.4
|
5.2
|
|
|
TD7-170
|
170
|
73.67
|
18.853
|
200
|
4.6
|
5.2
|
|
|
TD7-180
|
180
|
12、6.5、12
|
77
|
21.311
|
210
|
4.6
|
5.2
|
|
TD7-190
|
190
|
80.33
|
23.92
|
220
|
4.8
|
5.4
|
|
|
TD7-200
|
200
|
83.67
|
26.679
|
230
|
4.8
|
5.4
|
|
|
TD7-210
|
210
|
12、7、12
|
87
|
29.59
|
240
|
4.9
|
5.4
|
|
TD7-220
|
220
|
90.33
|
32.651
|
250
|
5
|
5.4
|
|
|
TD7-230
|
230
|
93.67
|
65.863
|
260
|
5.1
|
5.6
|
|
|
TD7-240
|
240
|
12、7.5、12
|
97
|
39.226
|
270
|
5.2
|
5.6
|
|
TD7-250
|
250
|
100.33
|
42.739
|
280
|
5.2
|
5.6
|
|
|
TD7-260
|
260
|
12、8、12
|
103.67
|
46.403
|
290
|
5.3
|
5.6
|
|
TD7-270
|
270
|
107
|
50.219
|
300
|
5.4
|
5.6
|
|
五、钢筋桁架板要比普通楼承板节省很多，主要体现在以下方面：
1.现场钢筋捆扎量，钢筋桁架5kg左右，普通楼承板12kg左右。
2.钢筋桁架板大无支撑板跨可达4.8米，普通楼承板大3米，需要大量临时支撑。
3.工时，钢筋桁架板大大节省现场人工及工时，管理费用和人工费用都大大降低。
4.工期提前，提前赢取经济效益
5.无需抗剪和防火报告，钢筋桁架板性能与传统现浇板性能基本一致，后期维护费用无。
所以对总包和业主来讲，总体对比成本和整体经济效益更科学，符合实际。
六、TD7钢筋桁架楼承板应用领域:广泛用于商业和民用建筑的夹层建筑，例如工厂，医院，体育馆，学校，桥梁工程和住宅建筑。
TD7钢筋桁架楼承板适用于现浇混凝土结构建筑、钢结构建筑、混凝土预制墙板构件、高速铁路轨枕等多种领域之中，在厂房钢结构、多高层钢结构、空间钢结构、住宅钢结构等项目中应用广泛。
七、订货须知：
感谢您向我公司提出订货需求，为了向您提供优质的产品和服务，恳请您提供以下详细内容：
1）对产品的具体要求（尺寸、型号、功能要求等）。
2）项目的全部正式设计文件（包括但不限于：建筑施工图、结构施工图及变更联系文件。建议一次性提供，以便我公司进行产品选型和制定排版方案）。
3）交货条件（时间、地点等）。

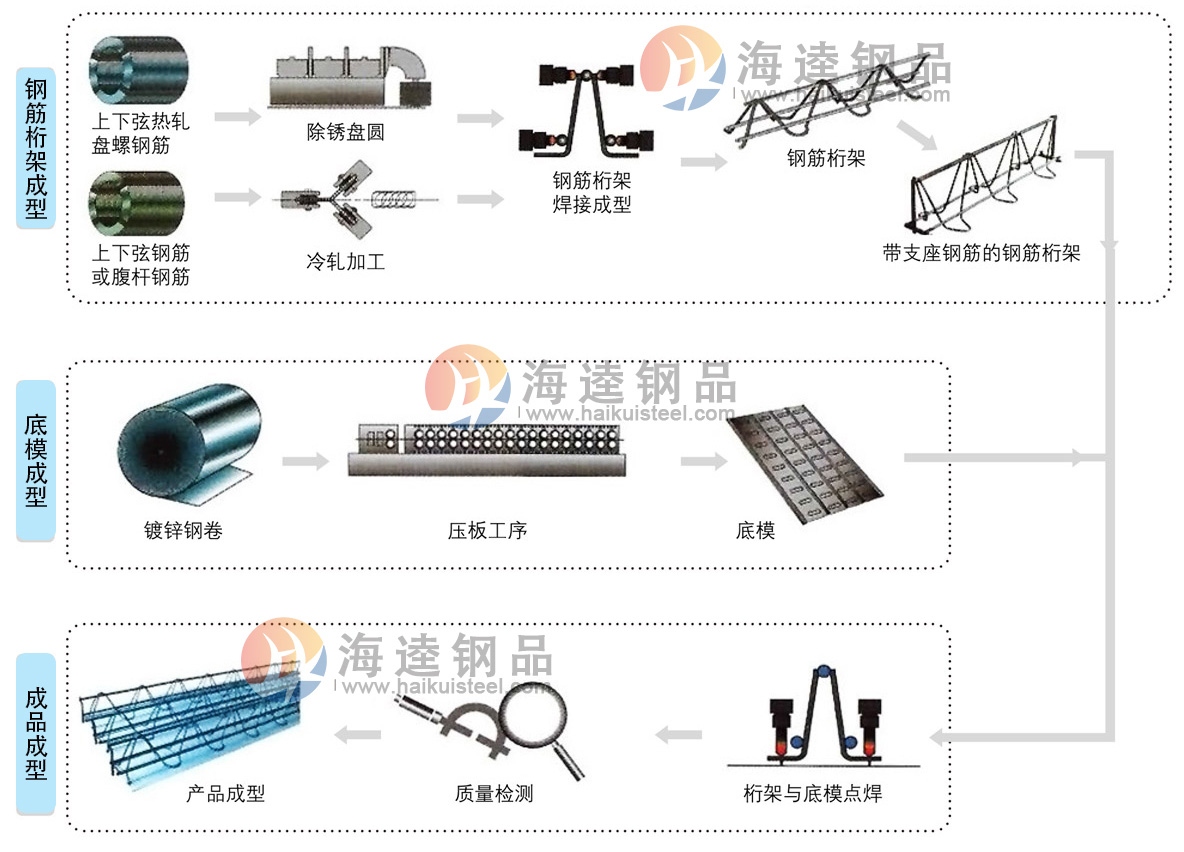

八、生产工艺流程：
八、生产工艺流程：

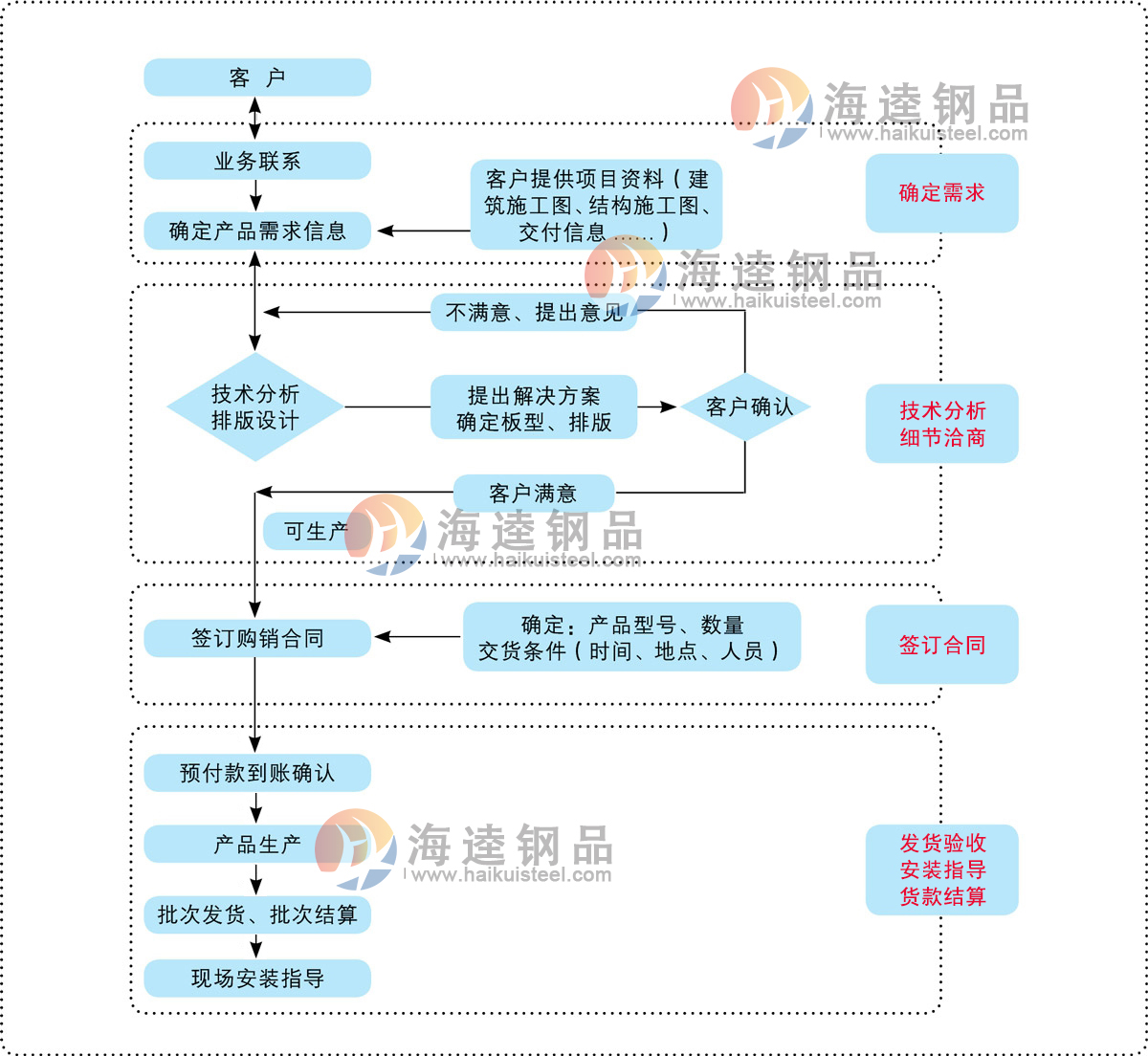

九、订货流程：
1）业务联系→2）建立用户档案→3）确定需求信息→4）签订买卖合同→5）备料预付款到账确认→6）产品生产→7）发货验收→8）售后安装指导。
